Cabine secondarie di media tensione

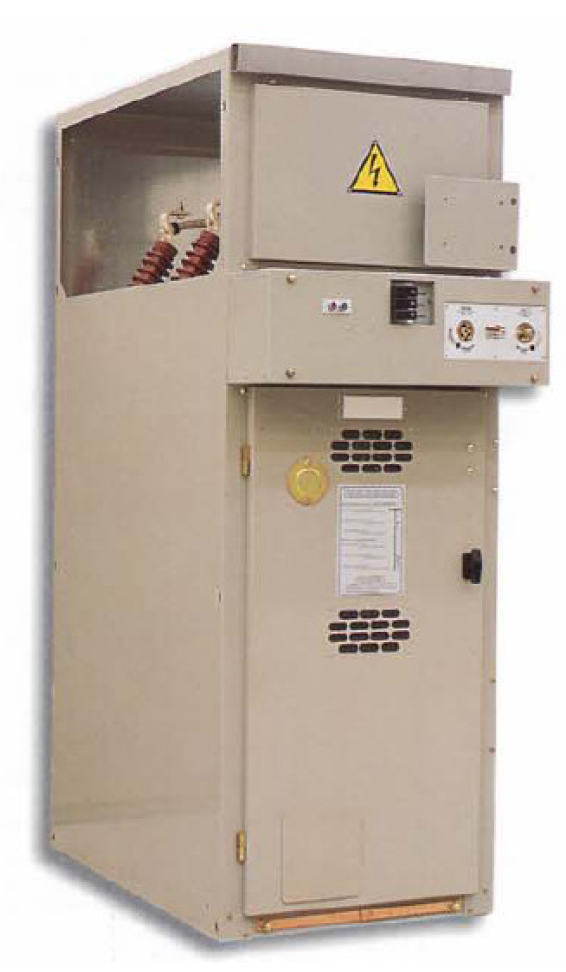

Compact
Quadro MT isolato in aria
- Quadro isolato in aria con sezionatore e/o interruttore laterale e/o sezionatore interruttore integrato
- Massima continuità di servizio: porta ad accesso frontale completamente interbloccata dai comandi degli apparecchi
- Facilità di installazione: scomparti forniti con golfari di sollevamento e già assemblati
- Estensibili su entrambi i lati
- Modularità: stessa altezza e profondità per tutte le configurazioni
- Possibilità di modificare l’altezza aggiungendo alla base un opportuno zoccolo
- Massima sicurezza: ogni scomparto ha interblocchi, indicatori di posizione, lampade di rilevamento tensione e finestre di ispezione
- Sezionatore rotativo con estinzione dell’arco tramite un potente flusso d’aria generato da un pistone coassiale all’isolatore portante
- Manovra con velocità di esecuzione indipendente dall’operatore
- Isolatori portanti in resina epossidica e contatti fissi e mobili in rame
- Interruttore MT isolato in vuoto o in SF6
Scarica scheda tecnica
Polaris
Quadro MT protetto isolato in aria con sezionatore in SF6
- Equipaggiato con IMS sezionatore e/o interruttore
- Semplice sistema di sbarre
- Massima continuità di servizio
- Sicurezza
- Facilità e ridotti costi di installazione
- Estensibilità da entrambi i lati
- Modularità
- SF6 testato a pressione ambiente
- Norme applicate: IEC 62271 - 200, IEC 60529, IEC 62271 - 100
- Interblocchi, indicatori di posizione e oblò per la sicurezza del personale
- IMS a tre posizioni (aperto-chiuso-terra)
- Sezionatore di terra separato
- Commando manuale o motorizzato
- Azionamento veloce e indipendente dall’operatore
- Interruttore MT isolato in aria o in SF6
Scarica scheda tecnica
Vega G
Quadro RMU in media tensione isolato in SF6
- Quadro isolato in SF6 per la distribuzione secondaria
- Massima continuità di servizio
- Sicurezza operativa mediante interblocchi meccanici
- Facilità di installazione
- Estensibilità attraverso isolatori posizionati sul fianco
- Involucro ermetico sigillato in lamiera di acciaio verniciata con vernice ipossidica in polvere o in acciaio inox
- Compattezza e riduzione degli ingombri
- Fusibili in aria accessibili dal fronte e protetti da un cofano incernierato e interbloccato
- Presenza tensione e isolatori passanti con rilevatore di presenza tensione integrato
- Versione motorizzata dotata di un connettore standard riportante i collegamenti di alimentazione e delle segnalazioni di stato dei vari dispositivi
- Provato e garantito anche in SF6 a temperatura ambiente
- Prova ad arco AFL
- Norme applicate: IEC 62271-200, IEC 62271-102, IEC 60044-1/2
Scarica scheda tecnica

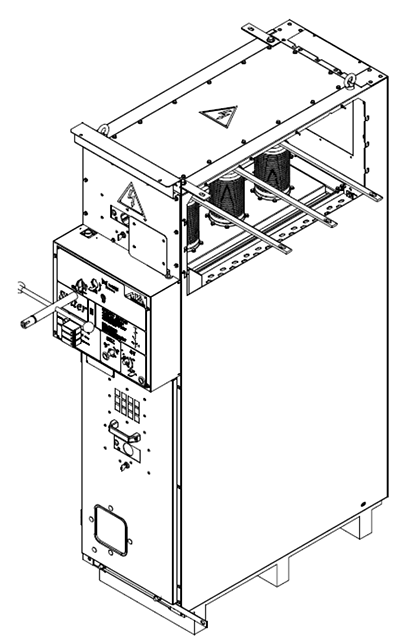

Unics
Quadri di media tensione con interruttore in vuoto e sezionatore isolati in SF6
- Scomparti MT per distribuzione secondaria equipaggiati con interruttore-sezionatore integrato in SF6 e sezionatore di terra in aria a tenuta ad arco interno AFL.
- Disponibile in tre versioni: una pensata per l’accoppiamento nei quadri di tipo Polaris e Compact o per realizzazioni stand-alone
- Struttura meccanica. Tutte le parti attive, interruttore e sezionatore, sono racchiuse in una struttura di acciaio a tenuta stagna e sigillate per tutta la vita elettrica. Carpenteria verniciata con polveri epossidiche colore RAL 7030.
- Compattezza, alta sicurezza e prove ad arco interno rendono l’apparecchio ideale per installazioni in ambienti ridotti
- Equipaggiabile con relè di protezione contro massima corrente, guasto di terra o protezione differenziale in base alle richieste del cliente e specifiche di legge (es. ex CEI 016)
- Norme applicative: IEC60529 – IEC62271-100 – IEC62271 - 200 – 60044-1 – 60044-2 – DY800
Scarica scheda tecnica
NEXT CB
Quadro RMU in media Tensione isolato in SF6
- Quadro isolato in SF6 per la distribuzione secondaria
- Massima continuità di servizio
- Sicurezza operativa mediante interblocchi meccanici.
- Facilità di installazione
- Interruttori MT su Linee con comando motorizzato)
- Estensibilità attraverso isolatori posizionati sul fianco
- Involucro ermetico sigillato in lamiera di acciaio verniciata con vernice ipossidica in polvere o in acciaio inox
- Compattezza e riduzione degli ingombri
- Fusibili in aria accessibili dal fronte e protetti da un cofano incernierato e interbloccato
- Presenza tensione e isolatori passanti con rilevatore di presenza tensione integrato
- Interruttore MT in versione motorizzata dotata di un connettore standard riportante i collegamenti di alimentazione e delle segnalazioni di stato dei vari dispositivi
- Provato e garantito anche in SF6 a temperatura ambiente.
- Prova ad arco AFL
- Norme applicate: IEC 62271-200, IEC 62271-102, IEC 62271-103, IEC 62271-100
Scarica scheda tecnica
